三片式高平臺氣動球閥不銹鋼高平臺三片式螺紋

更新時間：2020-11-02

三片式高平臺氣動球閥的閥體使用全自動數控加工中心精加工，采用高平臺結構直連氣動執行機構，穩定可靠的一體式安裝，三片式高平臺氣動螺紋球閥結構合理、造型精致。氣動三片式高平臺球閥的閥座采用彈性密封結構，密封可靠，啟閉快速簡便。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。

氣動三片式高平臺球閥材質規格：

公稱通徑DN(mm)		DN6-DN100
材料\材料代號		C	P	R
主要零件	閥體	WCB	CF8 304	CF8M 316
	球板	WCB	CF8 304	CF8M 316
	閥桿	2Cr13	0Cr18Ni9	0Cr17Ni12Mo2
	密封圈	增強聚四氟乙烯對位聚笨
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類	醋酸類
	適用溫度	-28℃～350℃
執行器	型號	63系列、SW系列
	氣源壓力	0.3～1.0MPa

高平臺三片式氣動球閥尺寸標準：

公稱通徑DN(mm)	尺寸
	三段式			對焊式			承插焊式
	G	L	d	L	d	D	L	d	D1	A
6	1/4	65	11.6	65	11.6	18	65	11.6	14.1-14.3	9.5
10	3/8	65	12.7	65	12.7	18	65	12.7	17.55-17.8	9.5
15	1/2	67	15	67	15.8	24	67	15	21.7-21.95	9.5
20	3/4	82	20	82	20	28	82	20	27.05-27.3	11.1
25	1	91	25	91	25	34	91	25	33.8-34.05	12.7
32	11/4	108	32	108	32	41	108	32	42.55-42.8	14.3
40	21/2	139	38	129	38	49	129	38	48.65-48.9	15.9
50	2	148	50	148	50	62	148	50	61.1-61.35	17.4
65	21/2	186	64	193	64	78
80	3	206	78	222	78	94
100	4	240	98	273	98	124

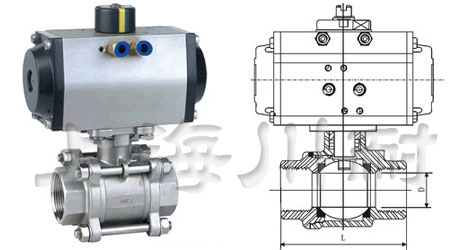

不銹鋼三片式高平臺氣動球閥結構：
三片式高平臺氣動球閥結構圖
